负压气力输送装置采用罗茨真空泵作为气源设备，取料装置部件多为吸嘴、诱导式卸料器等，常见的工艺布置系统如下图。
（此图为负压气力输送原理流程图）
气源设备装在系统的末端，当风机运转后，整个系统形成负压，由管道内外存在的压力差空气被吸入输料管，与此同时物料和一部分空气便同时被吸入并被输送到分离器；在分离器中，物料与空气分离，被分离出来的物料由分离器底部的旋转卸料器卸出，而未被分离出来的微细粉粒随气流进入除尘器中净化，净化化后的空气经系统中配置的消声器排入大气。恒通粉体在分散于各处的或在低处、深处的散装物料收集至储仓的过程采用负压气力输送装置，往往在物料吸入口处设有带吸嘴的挠性管。负压气力输送方式根据输送管内工作压力的高低可分为低真空度和高真空气力输送两种类型，低真空度气力输送主要用于近距离、小输送量的细粉尘的除尘清扫；高真空气力输送主要用于粒度不大、密度介于1000-1500kg/m³的颗粒的输送；负压气力输送的输送量一般都不大、输送距离也不超过100m。
负压气力输送系统优点：

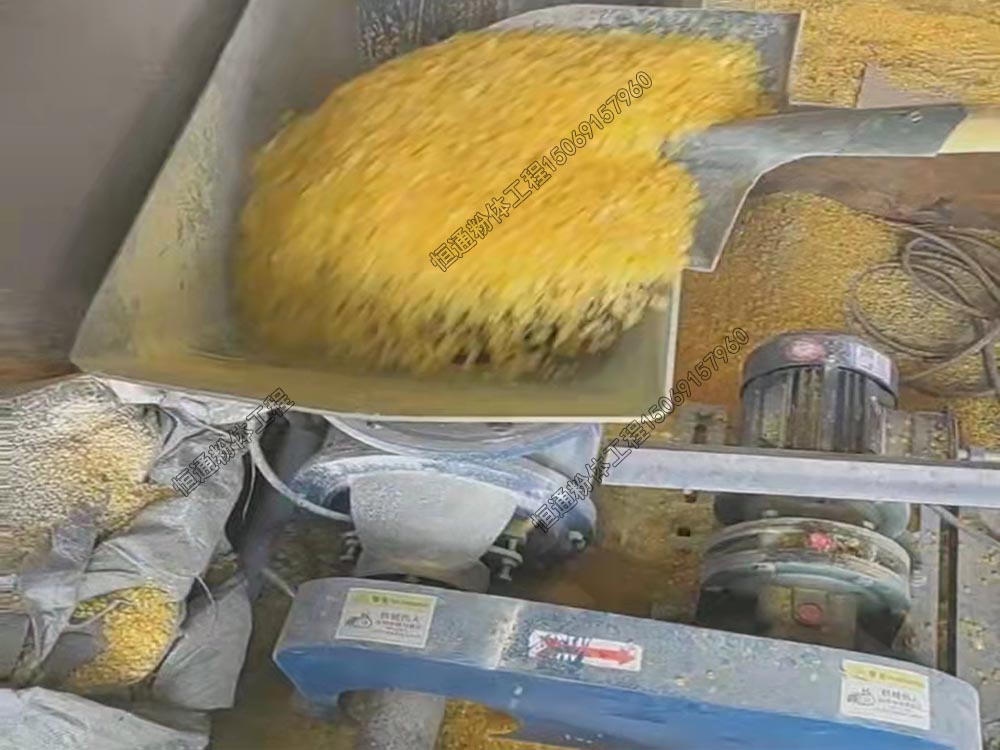

1）供料简单方便：只要将管道的进料口放在物料堆上或将物料导流到管道的进料口处，物料自然随气流流动被吸入管道中；如恒通粉体案例煤渣气力输送就是利用吸嘴从窑坑内吸取物料，又如树脂气力输送人工将树脂投进料口进行负压输送。
2）输送系统内部空气压强低于大气压，因而在供料处产生的粉尘不易向外逸出，有助于工作环境的空气洁净；
3）能够方便地实现从多处同时吸送物料，而集中一处卸料；
4）特别适合堆积面积广或位于深处、狭窄处及角落处物料的输送、清理；
5) 对气力输送装置要求高，如输送管道、卸料器和除尘器等构件气密性高。
