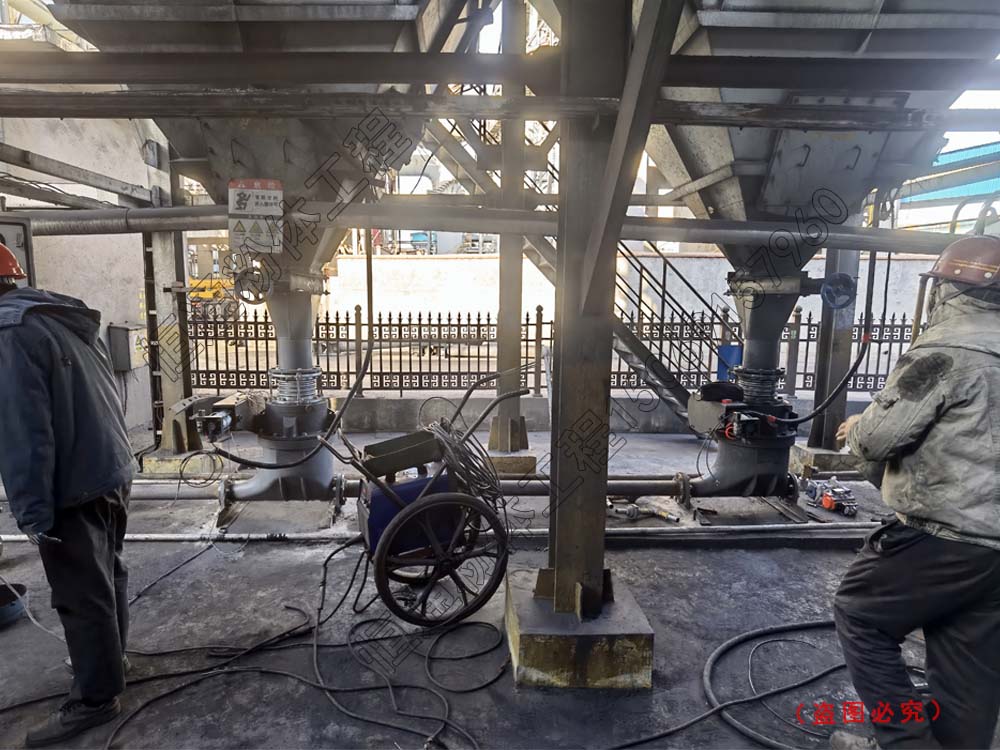

（此为焦粉气力输送设备灰槽泵安装现场）
钢铁厂客户需将2个点的焦粉输送到2个使用点，这段水平距离20m、垂直高度7m，输送量700kg/h，根据客户需求结合现场工况，我们恒通粉体为其设计了焦粉气力输送设备灰槽泵，即正压密相气力输送系统。此系统主要由空压机、灰槽泵、输送管道、控制柜等组成，此灰槽泵系统工作流程：1）系统运行前，先进行初始化调整（所有阀门应处于关闭状态）；2）进料阀密封圈（圆顶阀的橡胶密封圈）泄压，延时1-2s，打开进料阀，焦粉进入灰槽泵体内至料位计动作，进料阀关闭，延时2s，进料阀密封圈充压至设定压力（一般为0.5MPa），至此进料过程结束；3）打开出料阀，当出料阀开到位后，打开管道进气阀，输送空气进行输送，同时打开补气阀，以减少与管道的摩擦；4）当管道的输送压力下降至设定压力（一般为0.03MPa，现场可调）时，关闭进气阀，至此输送过程结束；5）关闭出料阀，系统准备进入下一次循环。

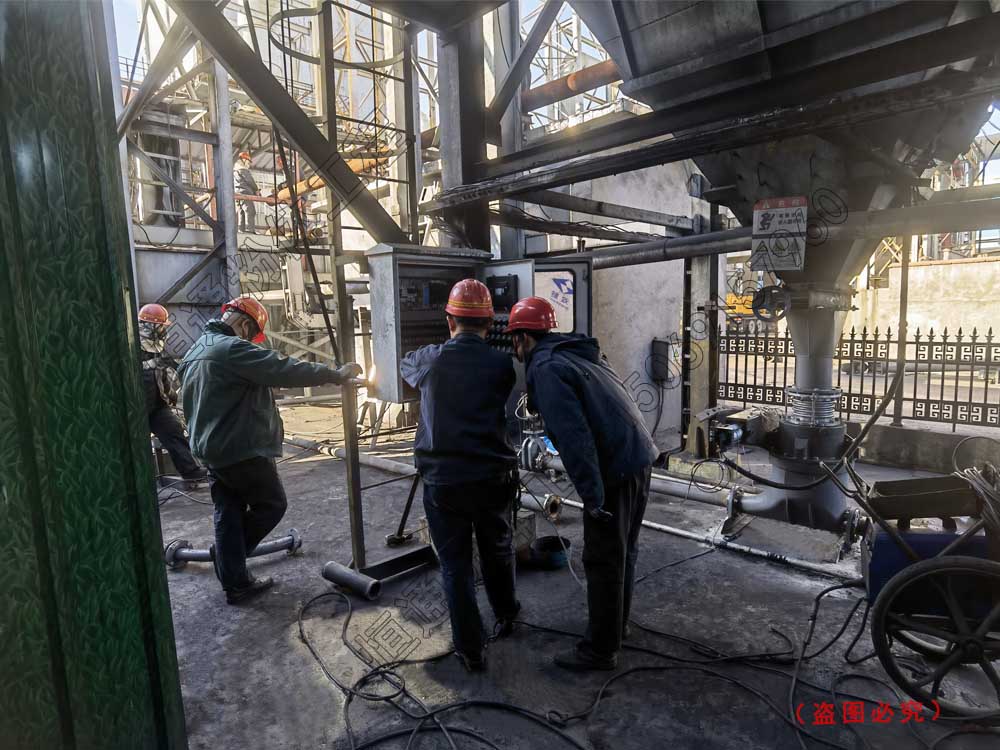

（此图为焦粉气力输送控制系统现场）
此套焦粉气力输送设备灰槽泵由变径、波纹补偿器、圆顶阀、灰槽泵本体组成，变径与料仓底部连接，此处设置了检修阀，方便后期的维护保养。

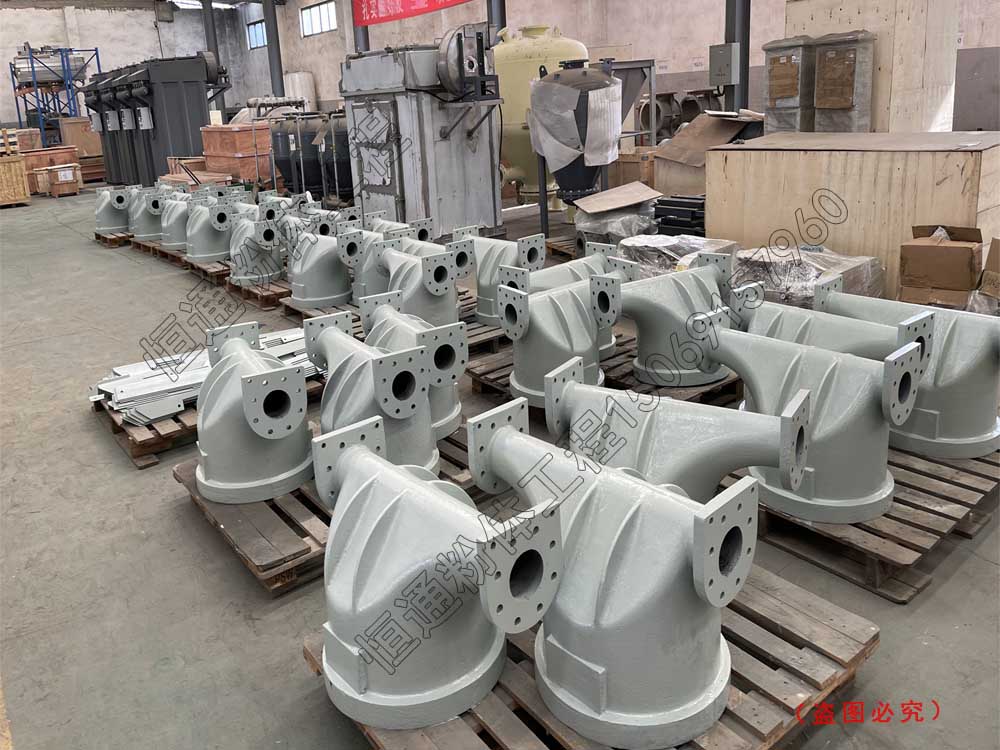

（此图是为客户量身定制的灰槽泵设备）
根据客户现场工艺及需求，也会采用负压、正压等稀相、密相其它类型气力输送系统；我公司有着多年的工程设计、制造、安装、调试及运行经验，且免费设计各粉粒物料气力输送系统方案，若需要请随时联系我们。
