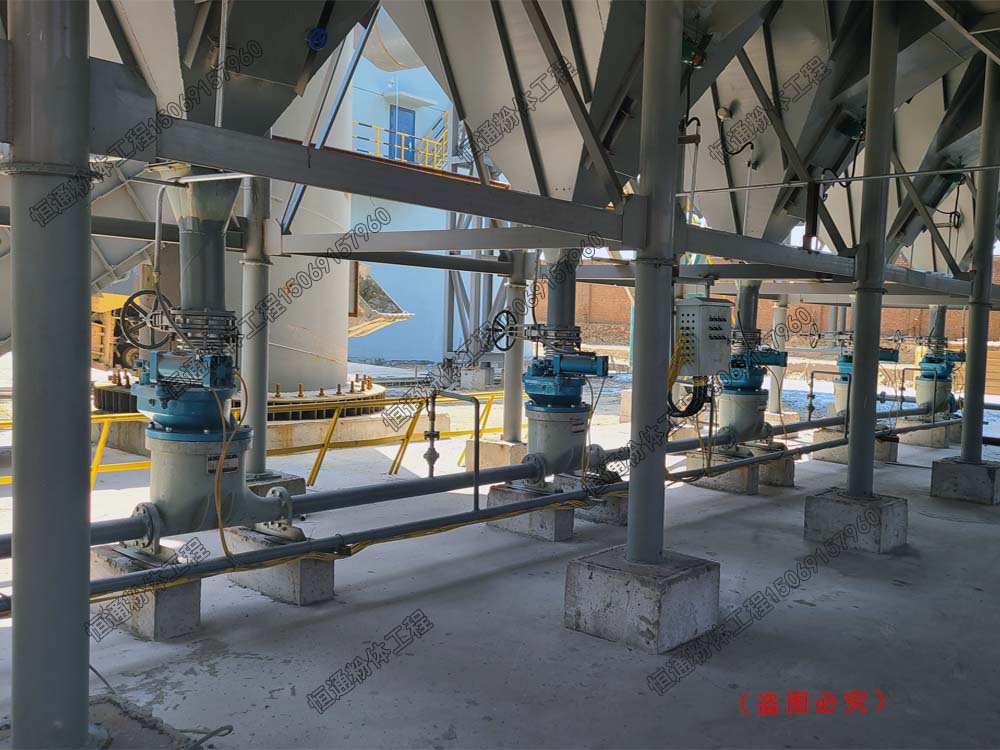

（此图为灰槽泵气力输送系统）
灰槽泵工作原理：1. 系统运行前，先进行初始化调整（所有阀门应处于关闭状态）；
2. 进料阀密封圈（圆顶阀的橡胶密封圈）泄压，延时1-2s，打开进料阀，物料进入灰槽泵体内至料位计动作，进料阀关闭，延时2s，进料阀密封圈充压至设定压力（一般为0.5MPa），至此进料过程结束；
3. 打开出料阀，当出料阀开到位后，打开管道进气阀，输送空气进行输送，同时打开补气阀，以减少与管道的摩擦；
4. 当管道的输送压力下降至设定压力（一般为0.03MPa，现场可调）时，关闭进气阀，至此输送过程结束；
5. 关闭出料阀，系统准备进入下一次循环；
6. 进入灰库的空气经布袋除尘器排出灰库，灰槽泵只有一个承压部件，采用圆顶阀做除灰阀门，结构简单、性能可靠、维护工作量少。
（此图为AV泵气力输送系统）
AV泵气力输送系统（灰槽泵气力输送）工艺流程：1. 进料：排气平衡阀（若系统需要）打开后，进料圆顶阀打开，物料自由下落，填充泵体，进气阀和出口阀保持关闭状态，此时无空气消耗；
2. 装满：当同一组灰槽泵中任何一个的物料达到泵内料位计高度或达到设定的填充时间时，进料阀和排气平衡阀（若系统需要）关闭，进料阀密封圈充气密封，并由压力开关确认密封正常；
3. 系统输送：打开出料阀，然后主输送器的进气阀打开，压缩空气将灰从所有的灰槽泵输送到中间仓或灰库；
4. 输送结束：在进气管线上设有压力开关、当探测到管线内的压力下降到设定值时，关闭压缩空气入口阀、系统复位，等待下一次循环。
以上是灰槽泵气力输送的介绍，若您需要该设备或其它类型气力输送系统装置，请随时联系我们。
