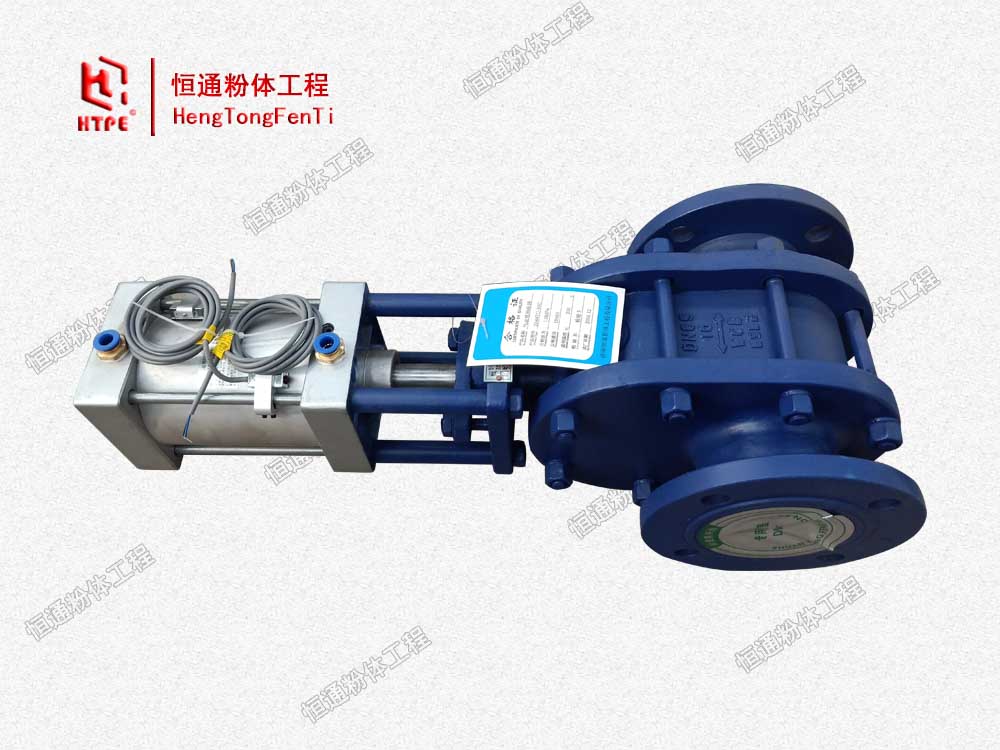

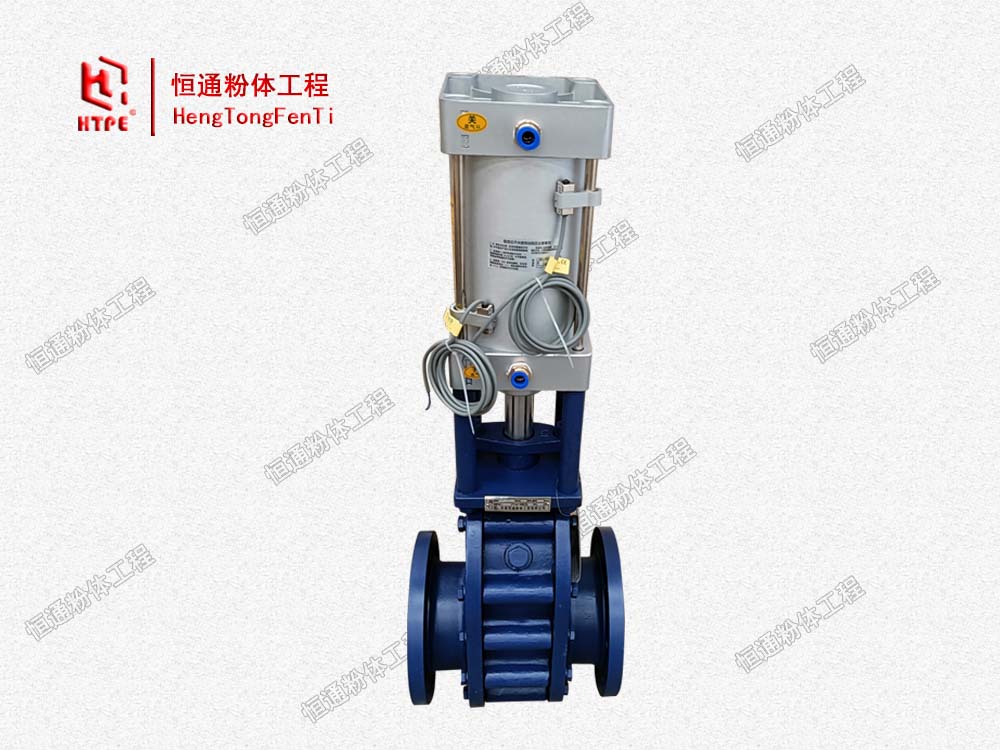

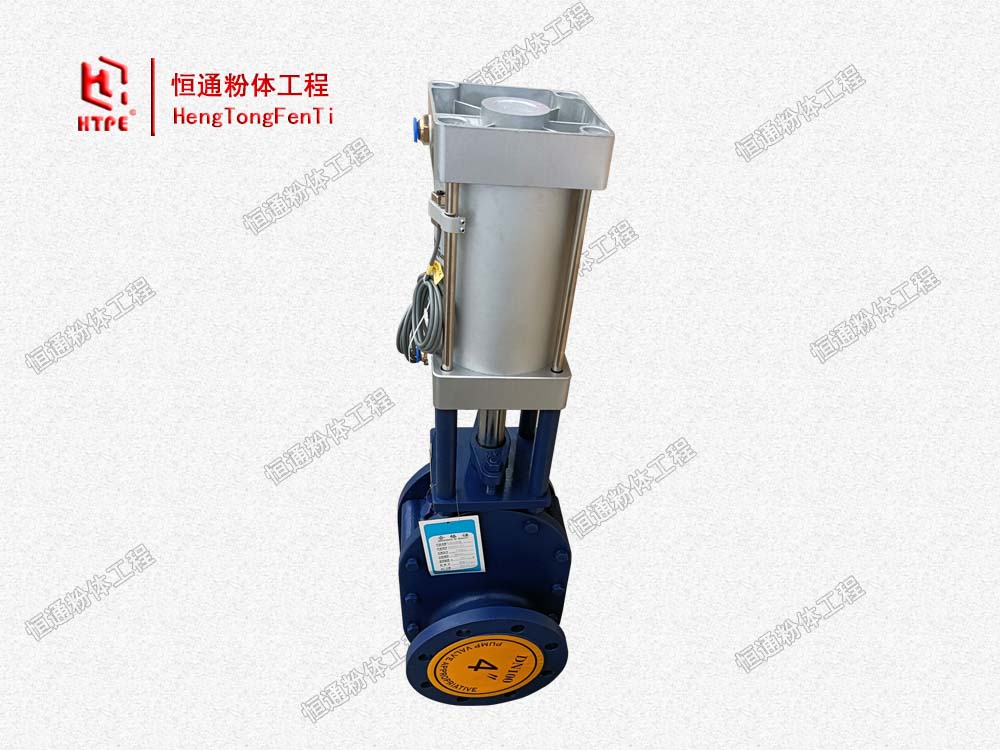

气动双插阀

气动双插阀采用撑开式双插板密封结构，阀门关闭时双向密封；根据不同工况设置扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少、无卡涩、维护简单、使用寿命长。扭动执行器采用全封闭推杆式直缸驱动、性能可靠、输出扭距大，可满足在恶劣工况条件下工作。

在线咨询全国热线
18678858341

产品简介

气动双插阀采用撑开式双插板密封结构，阀门关闭时双向密封；根据不同工况设置扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少、无卡涩、维护简单、使用寿命长。扭动执行器采用全封闭推杆式直缸驱动、性能可靠、输出扭距大，可满足在恶劣工况条件下工作。
气动插板阀专门为气力除灰系统设计，具有启闭动作可靠、启动负荷小；耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨、抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。适用于火力发电厂气力除灰系统中、粉末或微小固体颗粒等高磨损介质的输送、吕业的浓相输送系统中进出料阀，也适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。

产品特点：
1. 阀板、阀座流通均采用增韧结构制造。
2. 阀门启闭过程中，阀板自旋转与阀座均匀吻合，磨损密封长久耐用。
3. 闸板自紧式密封，可实现低压双向密封，阀门启闭过程无卡塞及积灰现象。
技术参数：
公称压力：0.6MPa－2.5MPa
适用温度：-40℃+425℃
连接形式：法兰
驱动方式：气动、电动、手动

产品 · 参数

Product parameters

安装、使用要点：
1. 安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2. 严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3. 两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
气动执行器可选附件：
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)；
2、接近开关；
3、气源处理三联件(包括减压阀、过滤器、油雾器)；
4、电/气动阀门定位器(调节型用)。
气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。
气缸正确使用注意事项：
（1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。
（2）使用过滤器，减压器，润滑器组合以调整空气品质，增长使用寿命。
（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。
（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。
