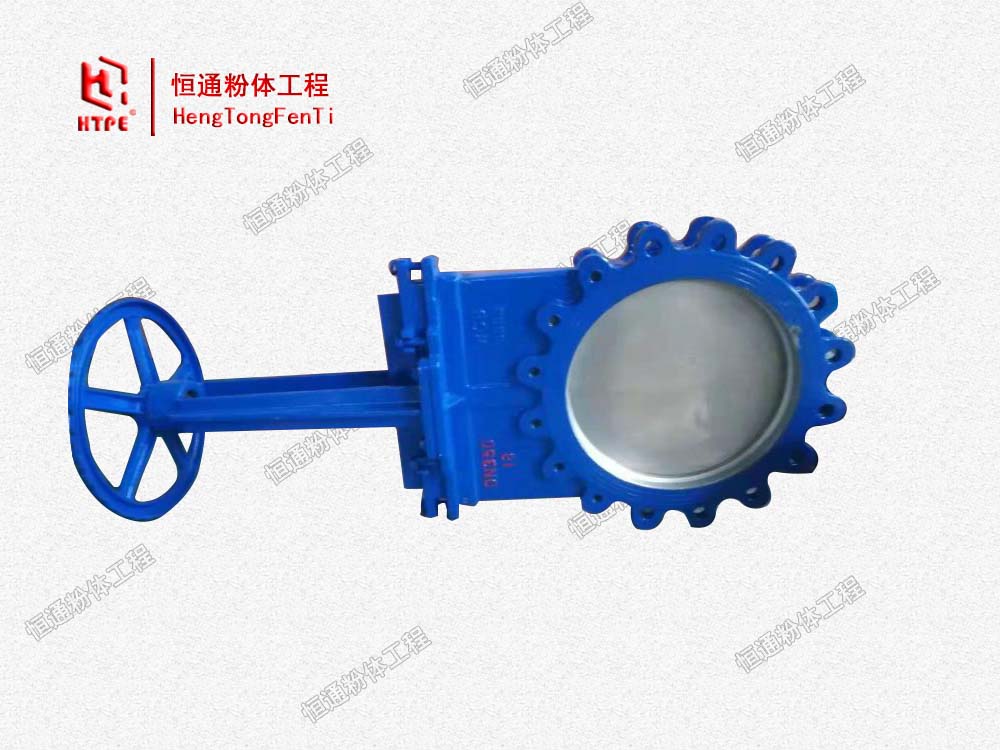

手动插板阀

气力输送用的手动插板阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密，在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄且超薄设计的刀型闸阀具有体积小、重量轻、阻流小、不积渣，易安装，易拆卸的等优点。

在线咨询全国热线
18678858341

产品简介

气力输送用的手动插板阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密，在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄且超薄设计的刀型闸阀具有体积小、重量轻、阻流小、不积渣，易安装，易拆卸的等优点。
结构特点：
插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

产品 · 参数

Product parameters

手动插板阀特点
气力输送用的手动插板阀具有阀体结构长度短、使管路系统重量轻；占用空间小支持管道强度减少管道振动；阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密，在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。
闸板选用不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
手动刀型闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

产品 · 应用

Product application
