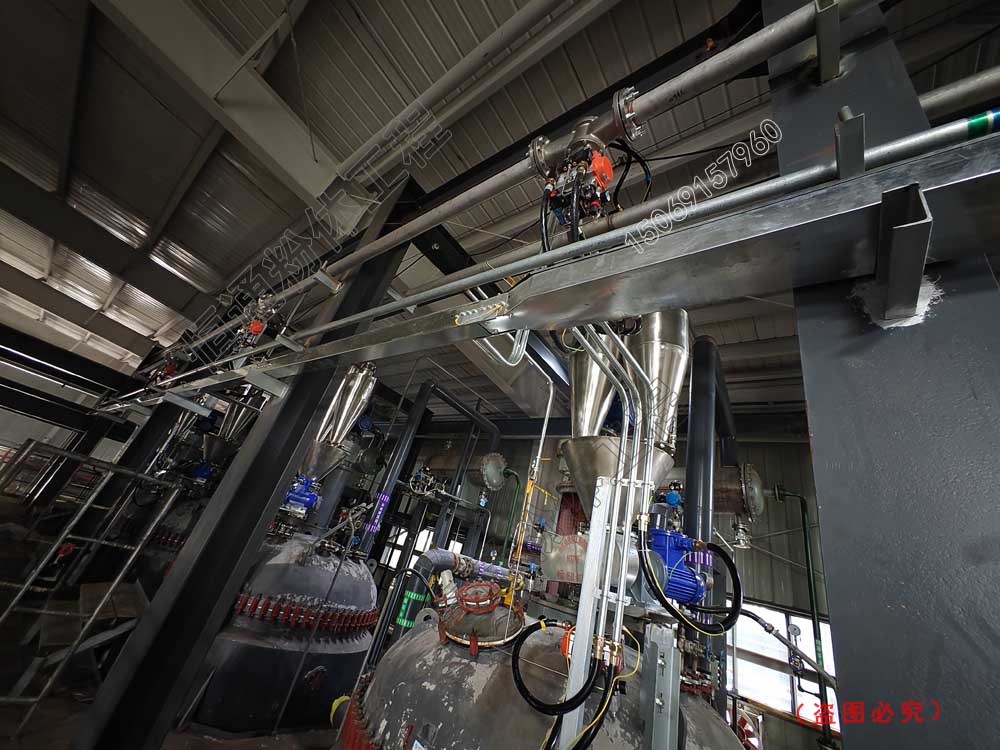

（此图为粉体气力输送分路阀现场）
这是粉体气力输送分路阀在客户现场的应用，该客户系统为负压气力输送，将2个来料点的粉料输送到4个反应釜，其中反应釜上端的分离设备采用旋风除尘器为二级除尘也就是初级除尘，一级除尘采用布袋脉冲除尘器，安装空间受限故将其设置在地面。负压气力输送系统由气源、供料器、输送管道、弯头、除尘器、PLC控制柜等设备组成，其气源设备罗茨真空泵安装于系统末端，供料设备旋转供料器置于系统前端，当风机运转时，管道内部空气压力低于大气压力，吸取空气及旋转供料器下来的物料，输送到反应釜上方的旋风除尘器，在除尘器内物料受到重力或离心力作用从气流中分离出来，空气经过布袋除尘器滤净化后通过罗茨真空泵排放到大气中，而物料通过旋风除尘器底部的背包旋转阀卸入反应釜。
粉体气力输送系统优点之一，是根据现场工况灵活布置，这优点在该客户现场得到了充分体现，如：一级除尘器设置在地面；分路阀倒立安装等。
恒通粉体有着多年的工程设计、制造、安装、调试及运行经验，且免费设计正压、负压及正负压组合式粉粒物料气力输送系统方案，若需要请随时联系我们。
